Подробная информация о продукте:
Оплата и доставка Условия:
|
Вес: | Приблизительно: 2600kg | Размер: | 5520*1430*1530mm |
---|---|---|---|
Сила начала: | 30kw | Temp. ряд контроля: | Комната temp.~300℃ |
Отступление температуры PCB: | ±1.5℃ | Структура рельса: | 2 рельса этапов |
Транспортировать направление: | вышл для того чтобы выпрямить | Передаточная скорость: | 300-2000mm |
Высокий свет: | Неэтилированное оборудование печи Reflow,Оборудование печи Reflow ПК PLC,2 печь Reflow рельсов SMT |
Машина производственной линии SMT, неэтилированные зоны печи 8 Reflow

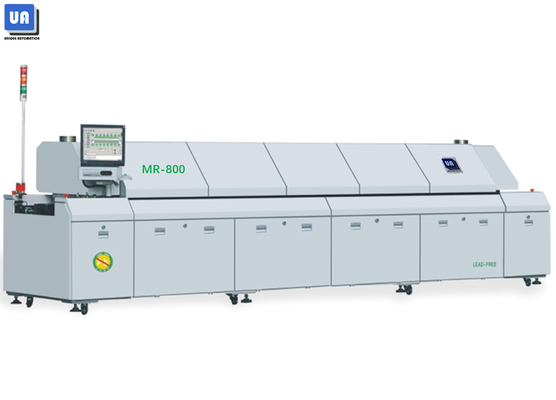

Оборудование печи Reflow машины MR-800 SMT, неэтилированная печь Reflow 8 зон
Спецификация зон MR-800 печи 8 Reflow нагревая
Спецификация машины | |||
Модель | MR-800 | Контроль | Промышленный компьютер |
Нагревая qty зон. | Топ-8, дно 8 | Qty охлаждая зон. | Топ-3, дно 3 |
Нагревая длина зоны | 3110mm | Выпрямлять плиту | Толстая медная плита |
Вес | Приблизительно: 2600kg | Размер | 5520*1430*1530mm |
Емкость вытыхания | 11㎡/min ×2 | Цвет | Серый цвет |
Система управления | |||
Электроснабжение | 3P 380V/220V 50/60HZ | Temp. ряд контроля | Комната temp.~300℃ |
Полная сила | 64KW | Temp. точность контроля | ±1℃ (статическое государство) |
Сила начала | 30KW | Temp. метод контроля | Короткозамкнутый виток, PID +SSR |
Сила потребления | 9KW | Отступление температуры PCB | ±1.5℃ |
Управление скоростью | 3 инвертора регулируют | Спасение данных | Все профили можно сохранить |
Время подогрева | Apprx.30minute | Анормалный сигнал тревоги | Высокий, низкотемпературный. сигнал тревоги |
Транспортировать систему | |||
Структура рельса | 2 рельса этапов | Метод рельса фиксированный | Передняя починка |
Цепная структура | Нержавеющая сталь, свободный от вставлять тип |
Транспортировать высоту | 900±20mm |
Ширина PCB максимальная | 50-460mm | Транспортировать метод | Рельс Chain+ mesh+ |
Компонентная высота | Верхний/дно 30mm | Передаточная скорость | 300-2000mm |
Транспортировать направление | Левый выпрямить | Смазка | Автоматический от sw |
Ширина регулирует | Электронный контроль | Мотор транспортера | Panasonic |

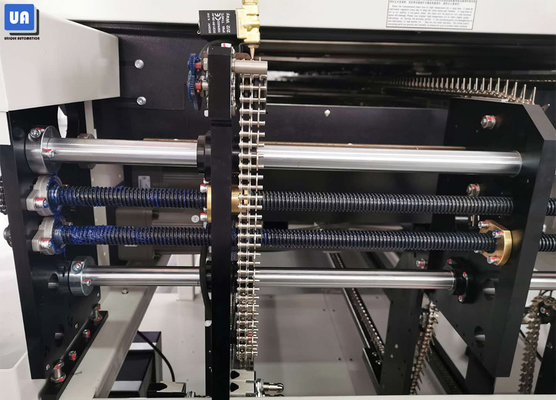

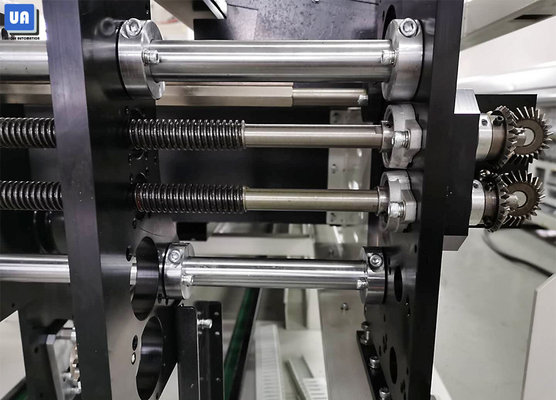

Части передачи оборудования MR-800 печи Reflow
1. анти- рельс вращающего момента: Высокопрочный и затвердетый рельс, очень прочен и износоустойчив.
2. параллелизм рельса: ±0.3mm
3. цепь протягивает вне длину: Стандарт: 5mm, цепь анти--вставленный тип, разрешают паяя проблему небольшого PCB
4. ряд набора min.unit скорости C/V: 0.01m/min, 0~2m/min
5. ряд отступления скорости C/V: Петля компьютера близкая, не позднее ±2%
6. прибор натяжения цепи: Автоматический отрегулируйте к весна, избегите цепи вставил должное к топлению.
7. транспортировать мотор: Мотор Panasonic регулируемый.
8. цепная смазка: Смазка проконтролирована ПК, циклом смазки и время может быть установило (3 режима: точный, стандартный, экономический. Также ручная смазка в программном обеспечении).
9. ширин-регулировать рельса: Независимый моторизованный регулировать.
10. сетка: сетка нержавеющей стали 500mm, бега синхронизированные с цепью.

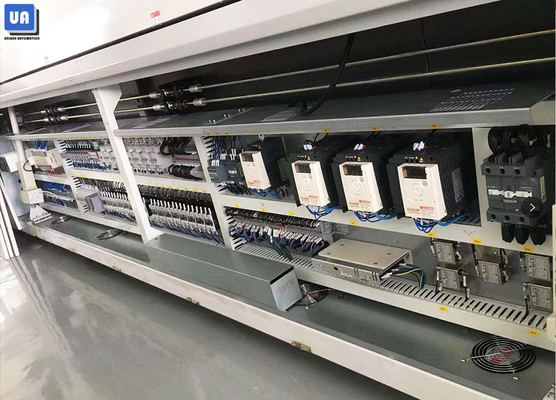

Электрические части и проведение контроля печи MR-800 Reflow
1. Система управления: PLC+ Modular+PID, стабилизированный и надежный, с высокой точностью повторения.
2. интерфейс деятельности: Windows 10 с переносом Chinese& английским легко.
3. безопасность оператора Machine&: С протектором creepage.
4. электрическая часть: Импортированы все электрические части, очень прочный, обеспечивают что машина бежит стабилизированно.
5. работая режим: Работая режим 3: деятельность, вариант и представление, с на-линией функцией редактирования.
6. монитор в реальном времени: Производите показатель деятельности ежедневно, если там случаются некоторые проблемы, то ответственный оператор найдет легко.
7. профиль температуры: Производите профиль для каждой зоны ежедневно, потребитель может рассмотреть и проанализировать. Эта функция нет для испытания профиля PCB, как раз для проверять когда некоторая проблема случается в некоторой зоне.
8. база данных продукции: Произведите заявление продукции для всех видов PCB и статистики, printable.
Детальная картина зон печи 8 reflow
Способ уплотнения прокладками печи Reflow
