Решение печатания затира припоя для миниатюризированных компонентов

В последние годы, с ростом требований производительности умных конечных устройств как умные телефоны и планшеты, обрабатывающая промышленность SMT имеет более сильное требование для миниатюризированных и тонких электронных блоков. С подъемом пригодных для носки приборов, это требование даже больше. Все больше и больше. Изображение ниже сравнение IPhone 3G и IPhone 7 материнских плат. Новый мобильный телефон IPhone более силен, но собранная материнская плата более небольшая, которая требует более небольших компонентов и более плотных компонентов. Собрание можно сделать. С более небольшими и более небольшими компонентами, станет больше и больше трудно для нашего производственного процесса. Улучшение бывшего сквозного тарифа было главной задачей инженер-технолога SMT. Вообще говоря, больше связаны, что паяют чем 60% дефектов в индустрии SMT печатание затира, которое ключевой процесс в продукции SMT. Разрешать проблему печатания затира припоя соответствующий к разрешать большую часть из отростчатых проблем во всем процессе SMT.

Для печатания затира припоя миниатюризированных пусковых площадок, небольшой пусковая площадка и отверстие восковки, более трудно для затира припоя к отдельный от стене отверстия восковки. Для того чтобы разрешить печатание затира припоя миниатюризированных пусковых площадок, там следующие решения для ссылки:

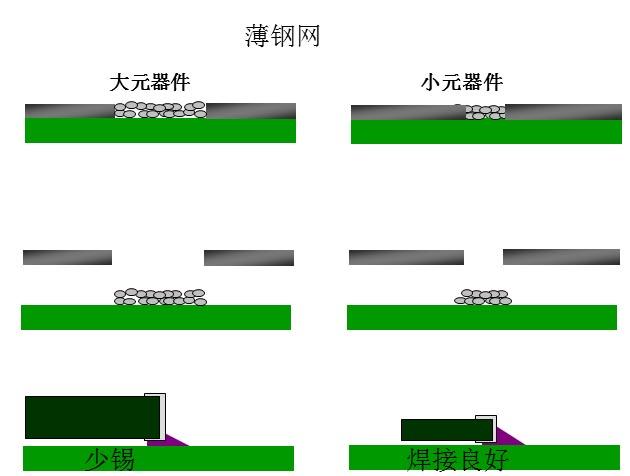

1. Большинств непосредственное решение уменьшить толщину стальной сетки и увеличить коэффициент открытой местности. Как показано в диаграмме ниже, после использования тонкой стальной сетки, паять пусковых площадок небольших компонентов хорош. Если субстрат произвел не имеет крупноразмерные компоненты, то это самые простые и большинств эффективное решение, но если большие компоненты на субстрате, то большие компоненты бедно будут припаяны из-за небольшого количества олова. Так если это субстрат высоко-смешивания с большими компонентами, то, нам нужны другие решения перечисленные ниже.

2. Используйте новую стальную технологию сетки для уменьшения требования для раскрывая коэффициента стальной сетки.

1) Сетка FG (точного зерна) стальная

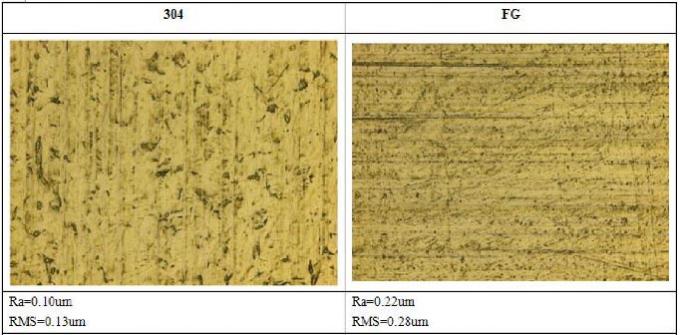

Лист FG стальной содержит вид элемента ниобия, который может уточнить зерно и уменьшить перегревая хрупкость чувствительности и закала стали, и улучшает прочность. Стена отверстия листа лазер-отрезка FG стального чище и более ровна чем это из листа ординарности 304 стального, который более благоприятен к demolding. Коэффициент зоны открытия стальной сетки сделал FG стальной лист может быть ниже чем 0,65. Сравненный со стальной сеткой 304 с таким же раскрывая коэффициентом, сетку FG стальную можно сделать немножко более толстым чем стальную сетку 304, таким образом уменьшая риск меньше олова в больших компонентах.

2) Сетка Electroformed стальная

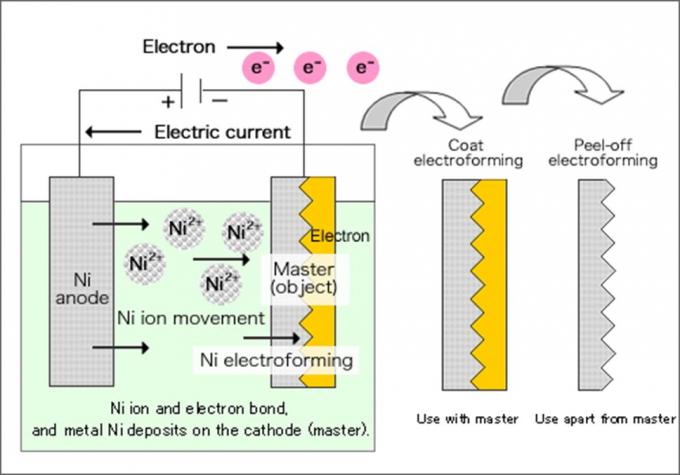

Изготовляя принцип сетки электроформовки стальной: путем печать материала фоторезиста на проводной базовой платине металла, и после этого делать шаблон электроформовки путем защищать прессформу и ультрафиолетов выдержку, и после этого устанавливать тонкий шаблон в жидкости электроформовки для электроформовки. На самом деле, электроформовка подобна гальванизировать, за исключением того, что листу никеля после того как электроформовку можно обнажать от коробочного щитка для того чтобы сформировать стальную сетку.

3) Сетка лестницы стальная

Шагнутую стальную сетку можно по месту сгустить или утончить. Частично сгущенная часть использована для печати пусковых площадок припоя которые требуют большое количество затира припоя, и сгущенная часть осуществлена электроформовкой, и цена выше. Утончать достиган химическим вытравливанием. Утонченная часть использована для печати пусковых площадок миниатюризированных компонентов, которая делает demolding влияние лучшим. Порекомендованы, что используют потребители которые болеечувствительны химическое вытравливание, которое ниже в цене.

4) Nano покрытие. (Nano ультра покрывать)

Покрывающ или покрывающ слой nano-покрытия на поверхности восковки. Nano-покрытие делает стену отверстия отталкивает затиром припоя, поэтому demolding влияние лучшее, и стабильность тома печатания затира припоя более последовательна. Таким образом, качество печатания более уверено, и номер очищать и обтирать стальной сетки можно также уменьшить. В настоящее время, большинств отечественные процессы только прикладывают слой nano-покрытия, и влияние ослаблятьо после определенное количество печатания. В зарубежных странах, nano-покрытия сразу покрытые на стальной сетке, которые имеют лучшие влияние и стойкость, и конечно цена также выше.
