Подробная информация о продукте:
Оплата и доставка Условия:
|
| Емкость бака припоя (kg): | о 400кг | Вес (kg): | 1650 |
|---|---|---|---|
| Метод передачи: | Цилиндр воздуха | Материал бака припоя: | Нержавеющая сталь 316L (или сплав титана) |
| Контроль: | PLC + Temp. метр контроля | Длина зоны подогрева (mm): | 2100 |
| Размеры: | 4200*1450*1700 mm | Предподогреватель: | Керамическая кипятильная труба инфракрасн |
| Тип пальца: | V, l или подгонянный | Движение бака припоя: | Up/down, управление руководства in/out маховичком |
| Ширина транспортера регулирует: | Электрический контроль | Очистите питаться: | автоматическое питание |
| Выделить: | Машина SS316L SMT паяя,Машина RF 400A SMT паяя,Машина собрания SS316L SMT |
||
Неэтилированная машина SS316L SMT паяя для сборочного конвейера RF 400A
Машина неэтилированной волны SMT паяя для сборочного конвейера RF-400A
Эксплуатационные характеристики продукта припоя RF-400A волны
1. Китайское и английское взаимодействие человека и машны, можно переключить в любое время
2. Полный экран касания плюс управление PLC, все параметры установленный, сохраненный и вспомненный в экране касания
3. С 2 интерфейсами измерения температуры, tem-
кривую perature можно испытать с измерением температуры
значенная линия.
4. Система управления бренда как Мицубиси, SchneiderOmron etc гарантирует стабильность машины
5. Аттестованный CE
6. Вход машины, оно может подключить с вводить veyor жулика сразу
7. Транспортер штыря вала нержавеющей стали длинный цепной, никогда ссадина
8. Stepper мотор для спрейера управляя, sider/рельса для скорости спрейера спрейера направляя двигая может быть экраном касания setin.
9. Двигая скорость не будет influent самолетом давлением.
10. Сравните с цилиндром управляя, им воздуха двигает тихо, стабилизированно, меньше обслуживания, более длинную продолжительность жизни.
11. Все части контактируют с припоем они сделаны из ti (покрытых TI, не бака литого железа). Как раз как турбинка бака припоя, тоннель волны, сопло волны, болты и гайки etc.
Так к grantee pureness и kep неэтилированный припоя бак не не выветрился.
12. Apeathat Cavesr на mexdire eftef
Спецификации припоя RF-400A волны
| Модель | RF-400A |
| Генерал | |
| Сила | 380V 50HZ/220V 60HZ |
| Размер (L*W*H) | 4500*1400*1700 |
| Вес | 1700 kg |
| Система транспортера | |
| Ширина PCB (l x w) | 350 MM |
| Направление транспортера | Опционный |
| Высота транспортера | 750 MM |
| Зазор Componet (mm) | 130 MM |
| Регулировка ширины транспортера | Руководство |
| Угол транспортера | 4 | 6 c |
| Операционная система | |
| Режим контроля | PLC + Temp. метр контроля |
| Подогревать систему | |
| Подогревать модель | Вариант трубки инфракрасн: Конвекция горячего воздуха |
| Но. зон подогрева | 3 |
| Подогревать длину | 1800 MM |
| Подогревать Temp. | Комнатная температура: ~300C |
| Теплое время | Приблизительно 20/min |
| Распыляя система | |
| Метод передачи | Цилиндр воздуха |
| Распыляя давление | 0.25MPa | 0.4MPa |
| Подача потока | Измеритель прокачки потока |
| Автоматический питаться потока | Опционный |
| Метод вытыхания | Верхнее вытыхание |
| Емкость вытыхания | 25M3/min |
Информация о припои RF-400A волны
Типы припоя
Различное олово сочетаний из, водит и другие металлы использованы для создания припоя. Используемые комбинации зависят от пожеланных свойств. Самые популярные комбинации SAC (олово (Sn) /Silver (Ag) /Copper (Cu)) сплавы и Sn63Pb37 (Sn63A) которое олово 63%, руководство 37%. Последняя комбинация сильна, имеет низкий плавя ряд, и плавит и устанавливает быстро. Более высокие составы олова дать припою более высокие коррозионные устойчивости, но поднимают точку плавления. Другой общий состав олово 11%, руководство 37%, висмут 42%, и кадмий 10%. Эта комбинация имеет низкую точку плавления и полезна для паять компоненты которые чувствительны для того чтобы нагреть. Экологический и требование производительности также сфакторизуйте в выбор сплава. Общие ограничения включают ограничения на руководстве (Pb) когда соответствие RoHS необходимо и ограничения на чистом олове (Sn) когда долгосрочная надежность забота.
Влияния охлаждая тарифа
Важно, чтобы PCBs было позволено охладить на разумном тарифе. Если они охлаженные слишком быстрые, то PCB может стать снованным и припой можно скомпрометировать. С другой стороны, если PCB позволен охладить слишком медленно, то PCB смогите стать хрупким и некоторые компоненты могут быть повреждены жарой. PCB должен быть охлажен или брызгами точной воды или воздух охладил для того чтобы уменьшить количество повреждения к доске.

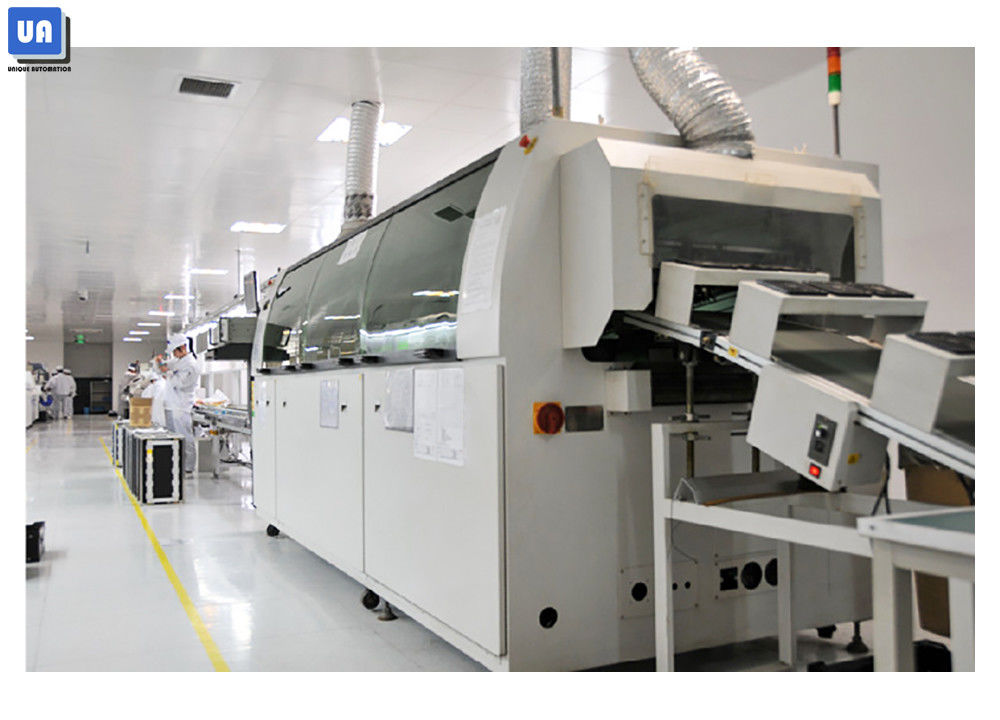

Чертеж установки

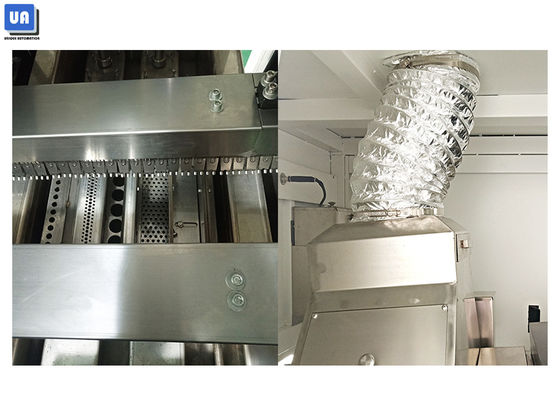

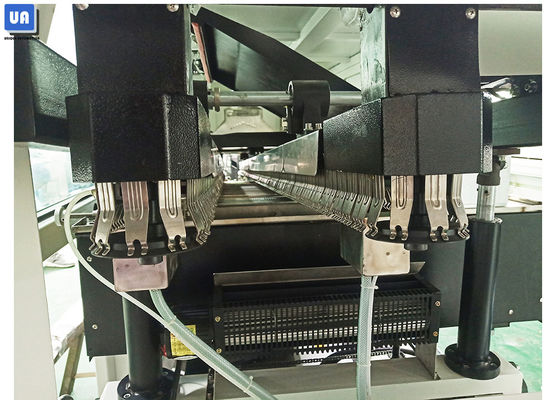

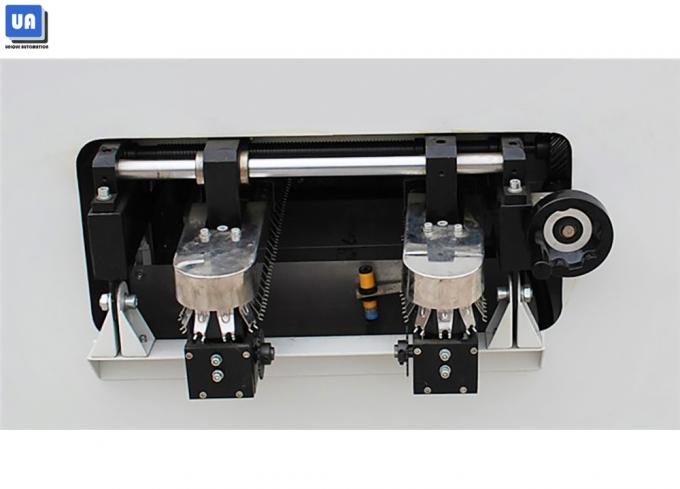

Детальная картина припоя RF-400A волны
