Название продукта: | Неэтилированная печь Reflow 8 нагревая зон | Особенность: | Горячие воздух и неэтилированный |
---|---|---|---|
Размер машины: | 5150*1490*1510 | Отступление Temp: | ± 2C |
Скорость транспортера: | 20-1500 (mm/min) | Ширина пояса сетки: | 460 (или подгонянный) |
Вес: | Approx.2100 (kg) | Нагревая длина зоны: | 2932 (mm) |
Высокий свет: | Печь reflow горячего воздуха 8 зон,Неэтилированная печь Reflow PCB,Печь Reflow PCB горячего воздуха SMT |
Сварочный аппарат печи Reflow 8 зон
Печь Reflow зон горячего воздуха 8, печь Reflow PCB машины SMT неэтилированная
Введение зон печи 8 Reflow нагревая
Около система отопления печи Reflow
система отопления 1.The принимают шведский подогреватель никеля с эффективностью и энергосберегающее. Пиковая длина волны силы радиации 4UM с рефлектором криволинейной поверхности увеличивает скорость пандуса температуры вверх, улучшает тепловую эффективность. И особенная система циркуляции принуждать-воздуха сделать PCB и компонент равномерно нагрела и исключает «влияние тени» эффективно.
особенный высокотемпературный устойчивый материал защиты 2.Using в нагревая структуре и литом железе консервации в канале для обогрева.
3. Используя импортированный вал Тайваня SanYue длинный высокотемпературный двигатель для воздуходувки и w сформировали трубопровод жары, критические дизайн для никаких шума или вибрации и удобный для обслуживания.
4. Нагревая зоны составлены с пористым алюминиевым воздухонаправляющим устройством, горячий воздух равномерно распределены к поверхности PCB. Клобук может раскрыть совершенно легко для того чтобы продолжать обслуживание.
Параметр неэтилированной печи RF-H800I Reflow
Печь Reflow SMT | RF-H800I |
Размер машины (mm) | 5150*1490*1510 |
Вес (kg) | Approx.2100 |
Нагревая длина зоны (mm) | 2932 |
Бег/начиная силу (kw) | 8.5 / 33 |
Контроль | PLC + ПК |
Ряд Temp | Комнатная температура | 320C |
Точность Temp | ± 1C |
Отступление Temp | ± 2C |
Ширина PCB (mm) | 50 - 400 (или подгонянный) |
Охлаждая тип | Принуждать-воздух Coooling |
Длина охлаждая зоны (mm) | 600 |
Тип транспортера | Цепь и пояс сетки |
Скорость транспортера (mm/min) | 20-1500 |
Ширина пояса сетки (mm) | 460 (или подгонянный) |
Высота частей | На Baoard 35mm/под доской 20mm |
Электропитание | 3P/AC 380V ИЛИ 3P/AC 220V |
Варианты доступные | 450/500 максимальных ширин PCB Центральная поддержка для большого PCB Дополнительная охлаждая зона |

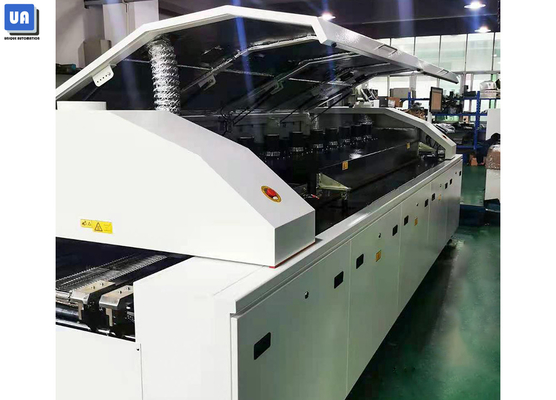

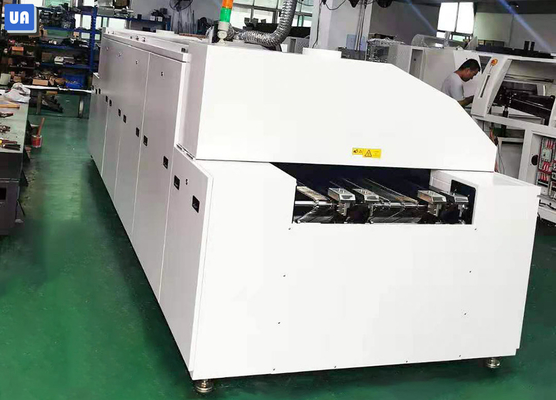

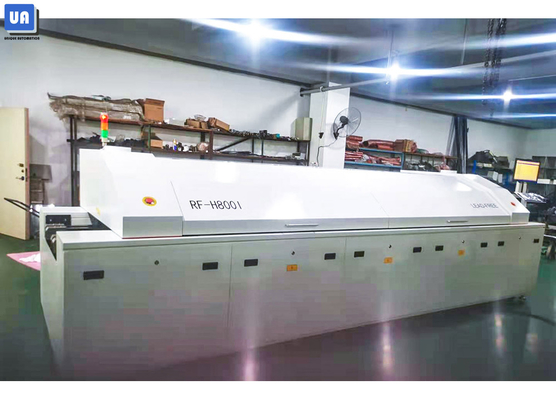

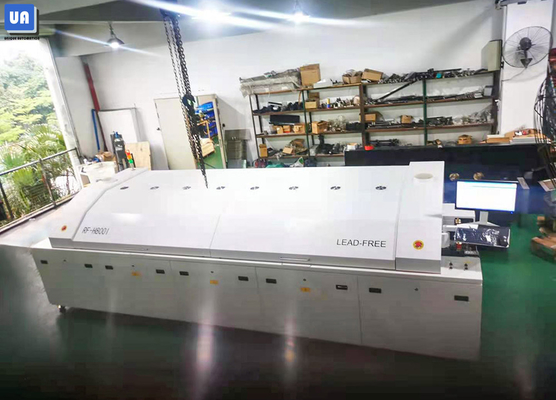

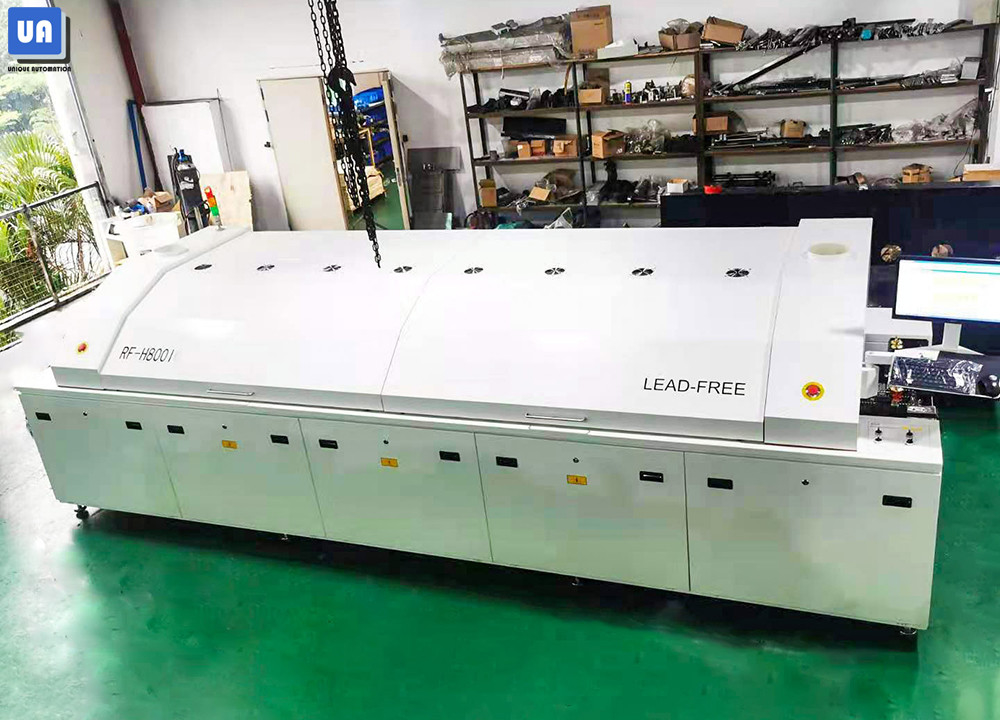

Детальная картина зон печи 8 reflow
Способ уплотнения прокладками печи Reflow
RFQ зон печи RF-H800I 8 Reflow
1, мы имеем силу быть ограниченным в фабрике, как мы можем использовать вашу печь reflow, и избегаем перегрузки отключение когда начало вверх по машине?
Согласно обстановке на данный момент, мы можем сделать изменения на программном обеспечении машины, и когда начало вверх по машине, нагревая зоны будет нагрето дальше по-одному, оно значит что начало вверх по силе очень низко, поэтому будет никакой проблемой; также клиент может привестись в действие печь reflow ручным режимом, им очень легок для того чтобы установить все параметры в программном обеспечении;
2, как можем мы соединить печь reflow с другим оборудованием SMT в линии SMT?
Мы оборудовали интерфейс SMEMA in/out на печи reflow, которая удобна для соединяться с машиной выбора & места, транспортером буфера, затяжелителем/выгружателем, или другим оборудованием SMT;
3, как смогите сделать обслуживание для печи reflow?
Ясный вверх по внутренности потока нагревая зоны зон и охлаждать (очистите плиту отверстий для воздуха в каждой зоне, туда много шликер потока и испаряющая ручка дела на плите, своем возможном блоке отверстия);
Примите вне фильтры внутрь потока соберите систему, и ясный вверх по шликеру потока на фильтрах;
Замените трубку алюминиевой фольги на отверстии вытыхания печи, если слишком много шликера потока внутрь;
Проверите напряжение пояса сетки и цепи транспортера, отрегулируйте напряжение цепи, и если пояс сетки слишком свободно, пожалуйста извлекает некоторые разделы сетки, и заново соедините пояс сетки, для того чтобы получить соответствующее напряжение;
Добавьте высокотемпературное масло смазки в чашке масла, и проверите если работа чашки масла нормально;
Очистите механизм передачи внутрь печи, включая шестерни, штанги винта, другие механические части, и после этого почистьте высокотемпературный тавот щеткой смазки на этих частях;
Проверите электрический шкаф, проверите каждый компонент в шкафе, проверите лампу индикатора, и после этого затяните винты на каждом терминале отверткой, особенно основной цепью, для избежания короткого замыкания.
