SMT: Отростчатые пункты для устанавливать гибкие монтажные платы
последние новости компании о SMT: Отростчатые пункты для устанавливать гибкие монтажные платы

SMT: Отростчатые пункты для устанавливать гибкие монтажные платы



PCB (плата с печатным монтажом) плата с печатным монтажом, представленная на решение совета как твердая волокнистая плита. FPC (гибкая напечатанная цепь) гибкая монтажная плата, также известная как гибкая монтажная плата или гибкая монтажная плата, сокращенные как гибкая монтажная плата. Миниатюризация электронных продуктов неизбежное направление развития. Для поверхностного держателя значительной части продуктов потребления, должной к космосу собрания, SMD установлено на FPC для выполнения собрания всей машины. FPC использовано в калькуляторах, мобильных телефонах, и цифровых фотокамерах. Оно широко было использован в цифровых продуктах как цифровые фотокамеры и цифровые фотокамеры. Поверхностная установка SMD на FPC имеет, который стали одно из направлений развития технологии SMT.



Много разниц между отростчатыми требованиями поверхности SMT FPC и традиционными решениями PCB SMT твердой волокнистой плиты. Если вы хотите делать процесс FPC SMT, то большинств важная вещь располагает. Потому что доска FPC нет крепко достаточно и мягкий, если вы не используете преданную доску несущей, то оно не будет завершить отладку и передачу, и она не будет выполнить основные процессы SMT как печать, латать, и топление. Последователи детальное описание отростчатых пунктов pretreatment FPC, фиксирующ, печать, латая, паять reflow, испытывать, осмотр, и подводн-восхождение на борт в продукции FPC SMT.

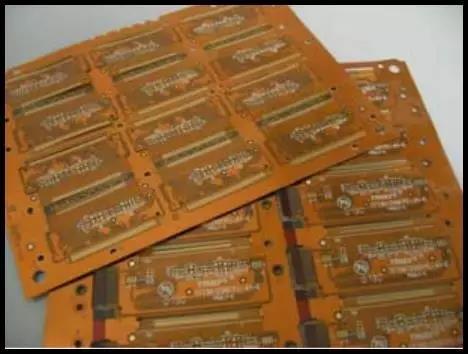

Монтажные платы PCB

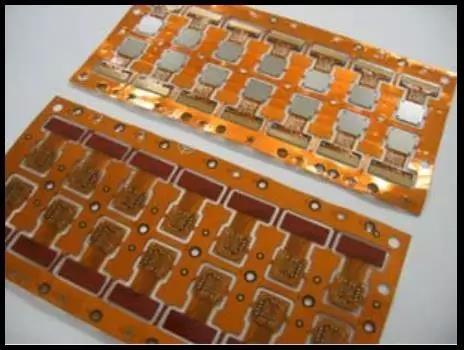

Монтажные платы 2 PCB



Pretreatment FPC



Доска FPC относительно мягка, и нет вообще вакуума наполненного выходя фабрика. Легко поглотить влагу в воздухе во время транспорта и хранения. Для этого нужно бытьиспеченным прежде чем SMT положено в линию для того чтобы принудить влагу вне медленно. В противном случае, под высокотемпературным ударом паять reflow, влага поглощенная FPC быстро испаряет в водяной пар для того чтобы выступить от FPC, которое легко для того чтобы причинить дефекты как деламинация и blistering FPC.



Условия пре-выпечки вообще 80-100°C и 4-8 часов. В особых случаях, температуру можно отрегулировать к 125°C или более высоко. , Но нужно сократить печь время соответственно. Перед выпечкой, типовой тест необходимо сделать сперва для того чтобы определить ли FPC может выдержать температуру выпечки набора. Вы можете также посоветовать с изготовителем FPC для соответствующих печь условий. Печь, FPC не должно быть штабелировано слишком много. 10-20PNL более соответствующее. Изготовители некоторого FPC положат кусок бумаги между каждым PNL для изоляции. Необходимо подтвердить ли кусок бумаги для изоляции может выдержать установленную выпечку. Температура, если не необходимо извлечь бумагу отпуска, то печет ее. Испеченное FPC должно не иметь никакие очевидные дефекты обесцвечивания, деформации, сновать и другого, и его можно положить в линию только после быть квалифицированным забором IPQC.



Время Pub : 2021-12-01 13:49:56 >> список новостей
